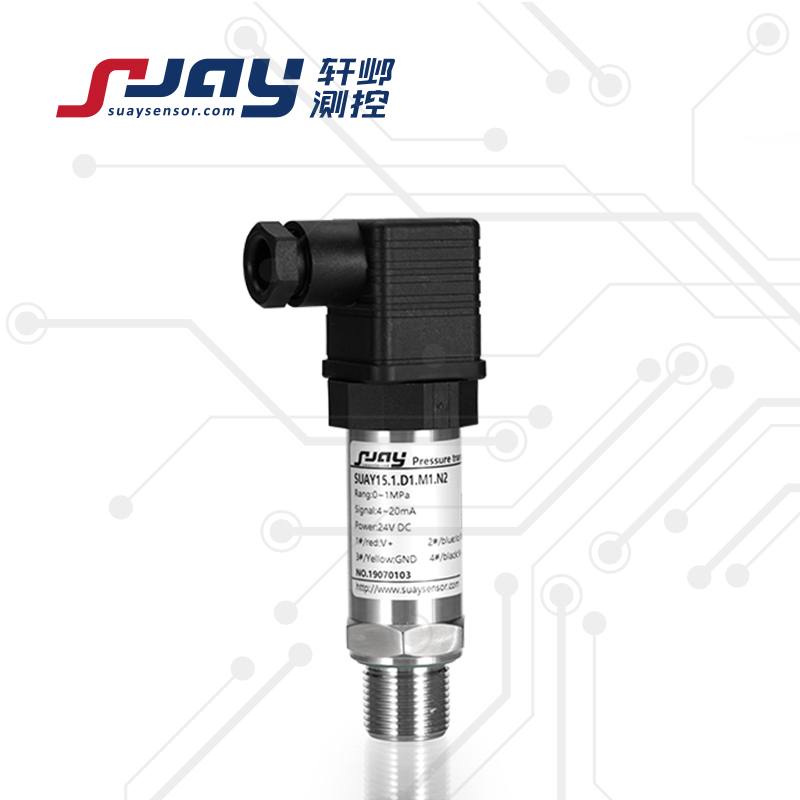

SUAY15數字式壓力變送器是RS485數字信號輸出，MODBUS協議或SUAY自有協議，也可定制協議。高精度高可達0.05%，穩定性好，抗電磁干擾，可測表壓、絕壓、復合壓、液位測量。采用高精模擬前端，軍級信號處理電路，線性修正、溫度補償，過壓過流保護。
自動化采集系統
科研院校
水文地質監測
電力化工
設備檢漏系統
遠距離測壓系統
生產領域的標準壓力檢測
SUAY15數字式壓力變送器是數字信號輸出、高精度、高穩定性產品系列。采用高精模擬前端、RISC指令處理器結合進口MEMS傳感器作為中心感測元件，運用非線性修正技術、數字化溫度補償電路，經過多點測和補償，提高了產品非線性、重復性、遲滯指標的綜合精度，優化了溫度變化對產品輸出信號的影響，提高了產品的整體測量精度。RS485信號協議多樣，支持SUAY自定義、MODBUS、IEEE754浮點數標準等，可方便集中組網、在線調試、數據遠傳，可直接與PC、PLC、MCU、FPGA等設備連接，方便用戶采集。產品體積小巧，封裝堅固，具備優良的防護性能。廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保、設備檢漏、數據在線遠傳等領域。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 運用數字化非線性修正技術、溫度自補償技術，進行多點測量補償，
l 精度高、體積小、封裝堅固，
l 數字信號輸出可直接與PC機、PLC、MCU、FPGA等設備連接，方便用戶采集。
l 可在線非侵入式訪問、調試
l 具備瞬間過壓保護裝置、抗干擾設備，提高復雜工況下的精確測量
產品性能指標
| 測量范圍 | -100KPa~0-10KPa...1MPa...100MPa（表壓、負壓、復合壓） |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS |
| 信號輸出 | 數字信號輸出RS485（SUAY自定義協議/MODBUS RTU/IEEE754浮點數） |
| 供電電源 | 5VDC/5-16VDC/24VDC |
| 工作溫度 | -40～85℃ |
| 補償溫度 | -20～70℃ |
| 貯存溫度 | -40～100℃ |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 |
| 零點溫度漂移 | 典型：±0.01%FS/℃ 不超過：±0.015%FS/℃ |
| 靈敏度溫度漂移 | 典型：±0.01%FS/℃ 不超過：±0.015%FS/℃ |
| 過載能力 | 1.5-2倍滿量程壓力 |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） |
| 抗振動性 | 20g （IEC 60068-2-6） |
| 抗沖擊性 | 20g ， 11mS |
| 分辨率 | 1/100000 |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出）； >100KΩ（電壓輸出） |
| 絕緣電阻 | 200M?，100VDC |
| 壓力接口 | M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選） |
| 電氣連接 | 接插件或直出電纜2m |
| 接口及殼體材料 | 304/316L不銹鋼 |
| 外殼防護 | IP65（插頭型） IP67（電纜型） |
| 安全防爆 | Ex iaⅡ CT6（本安） |
| 密封圈 | 氟橡膠 |
| 傳感器膜片 | 不銹鋼316L |
| 產品重量 | 約200克 |
注：①包含非線性、遲滯和重復性
選型參數對照
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY15 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | D1:RS485 (SUAY自定義協議) D2:RS485 (MODBUS RTU) D3:RS485 (IEEE754浮點數) | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | E:本案防爆 |
| SUAY15.2.D1.M1.N1.E（0-1MPa） | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
